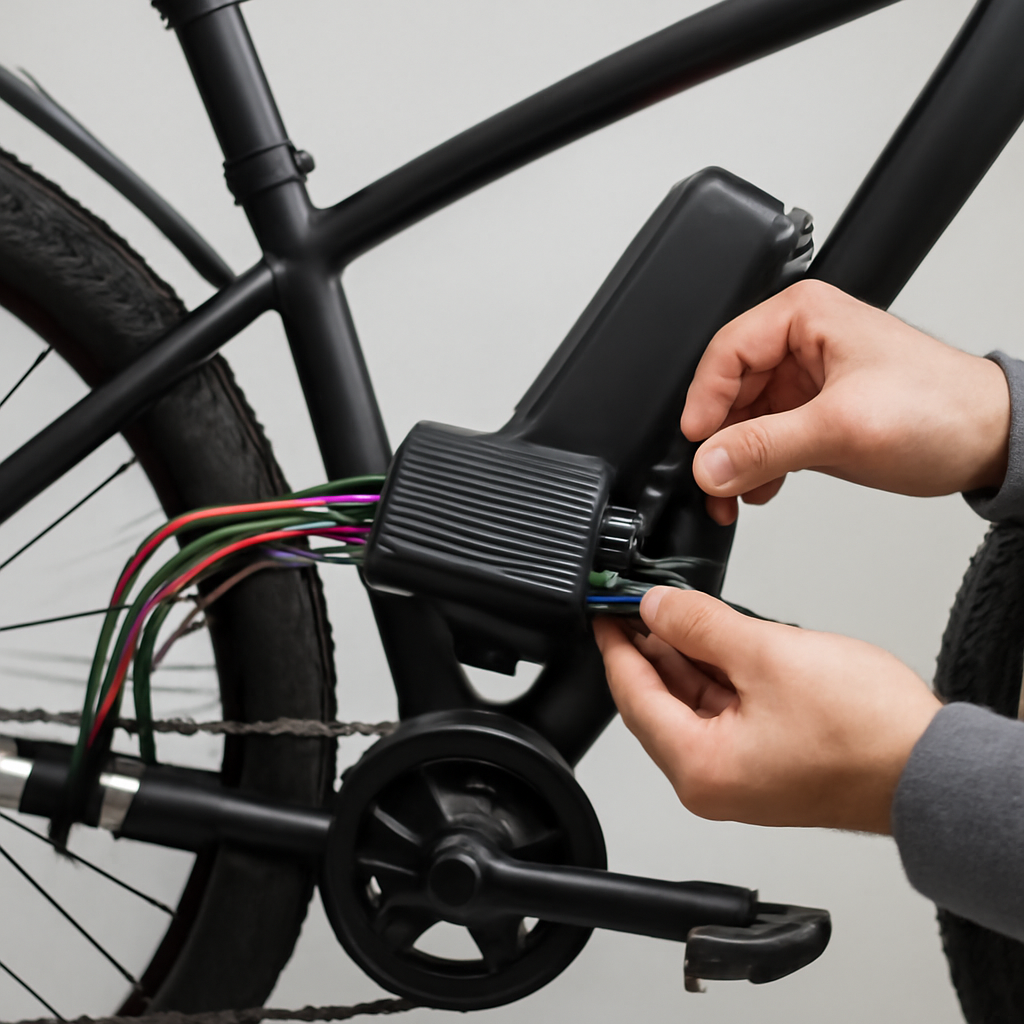

전기자전거컨트롤러

전기자전거에서 배터리와 모터 사이의 전력을 조절하는 핵심 부품이 전기자전거컨트롤러입니다. 배터리에 저장된 전기를 모터가 사용할 수 있는 형태로 변환하고, 페달 보조량이나 스로틀 입력에 따라 전류를 조절하며, 과전류·저전압·과열과 같은 비정상 상태를 감시합니다. 외관상 작은 박스처럼 보이지만 주행감, 출발 반응, 오르막 성능, 효율, 부품 수명에 폭넓게 영향을 주므로 단순히 출력이 높은 제품을 고르는 방식은 적절하지 않습니다.

컨트롤러를 교체하거나 새로 구성할 때는 모터의 정격 전압과 배터리 전압, 최대 전류, 홀 센서와 속도 센서 구성, 디스플레이 통신 방식, 배선 커넥터를 함께 확인해야 합니다. 한 항목만 맞고 나머지가 맞지 않으면 작동하지 않거나 주행 중 전원이 끊길 수 있습니다.

전기자전거컨트롤러의 정의와 기본 역할

전기자전거컨트롤러는 배터리의 직류 전원을 모터에 필요한 전압과 전류로 분배하는 전자 제어 장치입니다. 라이더가 페달을 밟거나 스로틀을 조작하면 입력 신호를 해석해 모터에 공급할 전력을 결정합니다. 브러시리스 허브 모터에서는 내부 코일에 전류를 순서대로 공급해 회전 자기장을 만들며, 이 과정에서 회전자의 위치를 파악하는 센서 신호가 활용됩니다.

• 전력 제어: 배터리 전압을 기준으로 모터에 공급되는 전류와 출력을 조절합니다.
• 입력 해석: PAS 센서, 스로틀, 브레이크 차단 신호, 속도 센서 등의 상태를 종합합니다.
• 보호 기능: 과전류, 배터리 저전압, 과열, 비정상 센서 신호가 감지되면 출력을 제한하거나 차단합니다.
• 통신 기능: 일부 시스템은 디스플레이와 통신하며 주행 모드, 오류 코드, 배터리 상태를 표시합니다.

따라서 전기자전거컨트롤러는 단순한 전원 스위치가 아니라 배터리와 모터, 사용자 입력, 보호 회로를 연결하는 중앙 제어부에 가깝습니다. 같은 모터를 사용하더라도 컨트롤러의 전류 제한과 제어 방식에 따라 출발 감각과 소음, 발열이 달라질 수 있습니다.

어떤 상황에서 점검이나 교체가 필요한가

전원을 켰는데 디스플레이가 켜지지 않는다고 해서 항상 컨트롤러가 고장 난 것은 아닙니다. 배터리 잠금 상태, 퓨즈, 전원 스위치, 배선 단선, 커넥터 접촉 불량도 같은 증상을 만들 수 있습니다. 원인을 확인하지 않고 부품부터 교체하면 비용과 작업 시간이 늘어납니다.

다음과 같은 증상이 반복되면 컨트롤러를 포함한 전원 계통을 체계적으로 점검해야 합니다.

• 배터리는 충전되어 있지만 모터가 전혀 반응하지 않는 경우
• 출발 순간 전원이 꺼지거나 오르막에서 반복적으로 차단되는 경우
• 모터가 간헐적으로 떨리거나 비정상적인 소음과 진동을 내는 경우
• 주행 시간이 짧아지고 컨트롤러 하우징이 비정상적으로 뜨거워지는 경우
• 디스플레이에 오류 코드가 나타나거나 PAS와 스로틀 중 하나만 작동하는 경우
• 빗물이나 세척 후에 전원 불량, 출력 불안정이 발생한 경우

점검 중 배터리 단자를 금속 공구로 연결하거나, 전원이 켜진 상태에서 모터선을 분리하는 행동은 피해야 합니다. 내부 부품의 손상이나 단락 위험이 있으므로 납땜, 전류 측정, 하우징 개봉은 전기 시스템에 익숙한 작업자에게 맡기는 편이 안전합니다.

주요 유형과 세부 방식

브러시리스 모터용과 브러시 모터용

현재 전기자전거에는 브러시리스 모터가 널리 사용되며, 해당 모터에는 전자식으로 코일을 전환하는 전용 제어가 필요합니다. 브러시 모터용 제품은 내부 구조와 배선 방식이 다르므로 외형이나 전압이 비슷하다는 이유만으로 서로 대체할 수 없습니다. 먼저 모터가 어떤 방식인지 확인해야 합니다.

센서드 방식과 센서리스 방식

센서드 방식은 모터 내부 홀 센서가 회전자 위치 정보를 제공하므로 출발이 부드럽고 저속에서 안정적인 편입니다. 센서리스 방식은 홀 센서 신호 없이 역기전력 등을 이용해 회전 상태를 추정합니다. 배선이 단순해질 수 있지만 정지 상태에서 출발하거나 매우 낮은 속도로 큰 부하를 받을 때 특성이 달라질 수 있습니다. 모터가 센서드 전용인지, 두 방식을 지원하는지 확인해야 합니다.

사인파 제어와 블록파 제어

사인파 제어는 모터에 전달되는 전류를 비교적 부드럽게 변화시켜 작동 소음과 진동을 줄이는 데 유리할 수 있습니다. 블록파 제어는 구조가 단순하고 응답 특성이 분명하지만 모터와 조합에 따라 소음이나 거친 감각이 나타날 수 있습니다. 어느 방식이 항상 우수하다고 단정하기보다 모터 권선, 사용 환경, 원하는 주행감과 함께 판단해야 합니다.

일체형과 분리형

배터리 케이스나 프레임 내부에 제어부가 들어간 일체형은 외관과 방수 설계에 장점이 있을 수 있지만, 고장 시 접근과 교체가 어렵습니다. 분리형은 통풍과 정비 접근성이 좋은 대신 장착 공간과 케이블 정리가 필요합니다. 전기자전거컨트롤러의 위치가 물이나 충격에 노출되는지, 열이 빠져나갈 수 있는지도 함께 살펴야 합니다.

호환성을 판단하는 핵심 기준

특히 전압과 전류는 함께 봐야 합니다. 같은 전압이라도 전류 제한이 지나치게 높으면 배터리의 지속 방전 능력을 넘어설 수 있고, 반대로 지나치게 낮으면 모터가 충분한 힘을 내지 못할 수 있습니다. 제조사 표시가 불명확한 경우에는 배터리 라벨, 기존 부품의 명판, 모터 케이블, 디스플레이 모델명을 대조하고 전기 시스템을 다루는 전문가의 확인을 받는 것이 바람직합니다.

교체와 설치를 진행하는 절차

1. 증상 기록: 언제 문제가 발생하는지, 배터리 잔량과 주행 모드, 부하 조건을 기록합니다. 재현 조건이 명확하면 원인 추적이 쉬워집니다.
2. 전원 계통 확인: 배터리를 분리한 뒤 단자 오염, 퓨즈, 전원 스위치, 메인 케이블의 눌림과 단선을 확인합니다.
3. 기존 사양 확인: 컨트롤러 라벨에서 입력 전압, 전류, 모터 유형, 방수 등급 표기, 커넥터 구성을 촬영해 둡니다.
4. 교체 부품 대조: 새 부품의 전압과 전류 범위, 신호 방식, 디스플레이 호환성, 케이블 길이를 기존 부품과 비교합니다.
5. 배터리 분리 상태에서 장착: 케이블이 프레임에 눌리지 않고 조향이나 서스펜션 움직임을 방해하지 않도록 배치합니다.
6. 저부하 시험: 바퀴를 안전하게 띄운 상태에서 전원, PAS, 스로틀, 브레이크 차단, 속도 표시를 순서대로 확인합니다.
7. 짧은 주행 시험: 평탄한 장소에서 낮은 보조 단계로 시작하고, 이상 소음·발열·전원 차단 여부를 살핍니다.

커넥터는 모양이 맞더라도 핀 배열과 극성이 다를 수 있습니다. 색상만 보고 배선을 연결하거나 방수 커넥터를 억지로 절단해 이어 붙이는 방식은 피해야 합니다. 커넥터를 교체해야 한다면 배선도를 확인하고 절연, 방수, 당김 방지 처리를 함께 해야 합니다.

선택 기준과 비용·시간에 영향을 주는 요소

전기자전거컨트롤러를 선택할 때 우선순위는 최고 출력보다 시스템 전체의 균형입니다. 평지 통근 중심인지, 장시간 오르막 주행인지, 페달 보조만 사용할지, 스로틀 응답을 중시할지에 따라 적합한 특성이 달라집니다. 높은 전류를 지원하는 제품이 항상 더 빠르거나 효율적인 것은 아니며, 모터와 배터리가 이를 감당하지 못하면 발열과 수명 저하로 이어질 수 있습니다.

주행 환경

평지와 짧은 거리 위주라면 부드러운 응답과 효율, 장거리나 경사로가 많다면 열 관리와 지속 출력 특성을 중점적으로 봅니다.

배터리 상태

배터리의 실제 용량뿐 아니라 보호회로의 허용 방전 전류, 셀 상태, 충전기와의 조합을 확인해야 합니다.

모터 특성

모터 정격과 권선 특성, 휠 크기, 내장 센서에 따라 동일한 컨트롤러의 결과가 달라질 수 있습니다.

설치 난이도

프레임 내부 공간, 브래킷, 케이블 길이, 커넥터 변환 필요 여부가 작업 시간과 비용에 영향을 줍니다.

설정과 진단

전용 디스플레이나 설정 도구가 필요한 시스템은 일반 호환 부품보다 초기 확인 절차가 복잡할 수 있습니다.

비용은 부품 자체뿐 아니라 배선 교체, 커넥터 작업, 장착 브래킷, 진단과 시험 주행, 기존 부품의 원인 분석 여부에 따라 달라집니다. 단순히 정격 전류가 높은 제품으로 교환하기보다 고장 원인과 필요한 기능을 먼저 확정하는 것이 불필요한 지출을 줄이는 방법입니다.

고장 예방과 관리 방법

전기자전거컨트롤러는 완전히 밀폐된 부품처럼 보여도 케이블 연결부와 하우징 이음새로 수분이 유입될 수 있습니다. 고압수를 직접 분사하거나 물에 담그는 세척은 피하고, 오염은 전원을 끈 뒤 물기를 최소화한 천으로 닦습니다. 비를 맞은 뒤에는 배터리를 분리해 통풍이 되는 곳에서 충분히 건조한 후 상태를 확인합니다.

• 컨트롤러 주변을 짐이나 커버로 과도하게 덮어 열이 빠지지 않게 하지 않습니다.
• 프레임 진동으로 케이블이 눌리거나 마찰되지 않도록 고정 상태를 주기적으로 봅니다.
• 커넥터에 녹, 변색, 녹은 플라스틱, 물방울이 있으면 전원을 연결하지 않습니다.
• 긴 오르막 직후에는 하우징의 비정상적인 열과 냄새를 확인하고 즉시 재가동하지 않습니다.
• 배터리 보호회로가 반복적으로 차단되면 충전만 반복하지 말고 배터리와 컨트롤러를 함께 점검합니다.
• 임의의 펌웨어 변경이나 전류 제한 해제는 안전성과 관련 규정에 영향을 줄 수 있으므로 신중하게 판단합니다.

주행 중 전원이 끊기는 문제는 접촉 불량, 브레이크 차단 신호 오작동, 배터리 전압 강하, 열 보호 등 원인이 다양합니다. 반복 재현 여부와 조건을 기록하면 부품을 무작정 바꾸는 일을 줄일 수 있습니다. 공공도로 이용과 관련된 출력·속도·안전 요건은 지역의 최신 공식 기준을 확인해야 합니다.

점검 체크리스트

• 배터리 공칭 전압과 컨트롤러 입력 전압이 일치하는가
• 배터리의 허용 방전 전류가 컨트롤러 요구량을 감당할 수 있는가
• 모터가 브러시리스인지, 홀 센서를 사용하는지 확인했는가
• PAS, 스로틀, 브레이크 차단, 속도 센서의 커넥터가 모두 맞는가
• 디스플레이와 컨트롤러의 통신 방식이 호환되는가
• 커넥터의 핀 배열과 극성을 도면 또는 공식 자료로 확인했는가
• 컨트롤러가 물, 충격, 과도한 열에 노출되지 않는 위치인가
• 장착 후 바퀴 회전, 제동, 조향, 케이블 간섭을 확인했는가
• 저부하 시험과 짧은 주행 시험에서 발열과 전원 차단이 없는가
• 이상 증상과 오류 코드를 기록해 향후 점검에 활용했는가
